显微镜的光学系统
物镜（objective）物镜安装在镜筒下端的转换器上，因接近被观察的物体，故又称接物镜。其作用是将物体作第一次放大，是决定成像质量和分辨能力的重要部件。物镜上通常标有数值孔径、放大倍数、镜筒长度、焦距等主要参数。如：NA 0.30；10×；160/0.17；16㎜。其中“NA 0.30”表示数值孔径（numerical　aperture,简写为NA），“10×”表示放大倍数，“160/0.17”分别表示镜筒长度和所需盖玻片厚度（㎜），“16㎜”表示焦距。
目镜（coular lens）装于镜筒上端，由两块透镜组成。目镜把物镜造成的像再次放大，不增加分辨力，上面一般标有7×、10×、15×等放大倍数，可根据需要选用。一般可按与物镜放大倍数的乘积为物镜数值孔径的500—700倍，最大也不能超过1000倍的选择。目镜的放大倍数过大，反而影响观察效果。
聚光器（condenser）光源射出的光线通过聚光器汇聚成光锥照射标本，增强明度和造成适宜的光锥角度，提高物镜的分辨力。聚光器由聚光镜和虹彩光圈（iris diaphragm）组成，聚光镜由透镜组成。虹彩光圈由簿金属片组成，中心形成圆孔，推动把手可随意调整透进光的强弱。调节聚光镜的高度和虹彩光圈的大小，可得到适当的光照和清晰的图像。
光源（light source）较新式的显微镜其光源通常是安装在显微镜的镜座内，通过按扭开关来控制；老式的显微镜大多是采用附着在镜臂上的反光镜，反光镜是一个两面镜子，一面是平面，另一面是凹面。在使用低倍和高倍镜观察时，用平面反光镜；使用油镜或光线弱时可用凹面反光镜。
滤光片（filter）可见光是各种颜色的光组成的，不同颜色的光线波长不同。如只需某一波长的光线时，就要用滤光片。选用适当的滤光片，可以提高分辨力，增加影像的反差和清晰度。滤光片有紫、青、蓝、绿、黄、橙、红等各种颜色的，分别透过不同波长的可见光，可根据标本本身的颜色，在聚光器下加相应的滤光片。

（一）、物镜

物镜是决定显微镜性能的最重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜。

1、物镜的分类

物镜根据使用条件的不同可分为干燥物镜和浸液物镜；其中浸液物镜又可分为水浸物镜和油浸物镜（常用放大倍数为90—100倍）。

根据放大倍数的不同可分为 低倍物镜（10倍以下）、中倍物镜（20倍左右）高倍物镜（40—65倍）。

根据像差矫正情况，分为消色差物镜（常用，能矫正光谱中两种色光的色差的物镜）和复色差物镜（能矫正光谱中三种色光的色差的物镜，价格贵，使用少）。

2、物镜的主要参数：

物镜主要参数包括：放大倍数、数值孔径和工作距离。

①、放大倍数是指眼睛看到像的大小与对应标本大小的比值。它指的是长度的比值而不是面积的比值。例：放大倍数为100×，指的是长度是1μm的标本，放大后像的长度是100μm，要是以面积计算，则放大了10,000倍。

显微镜的总放大倍数等于物镜和目镜放大倍数的乘积。

②、数值孔径也叫镜口率，简写NA 或A，是物镜和聚光器的主要参数，与显微镜的分辨力成正比。干燥物镜的数值孔径为0.05-0.95，油浸物镜（香柏油）的数值孔径为1.25。

③、工作距离是指当所观察的标本最清楚时物镜的前端透镜下面到标本的盖玻片上面的距离。物镜的工作距离与物镜的焦距有关，物镜的焦距越长，放大倍数越低，其工作距离越长。例：10倍物镜上标有10/0.25和160/0.17，其中10为物镜的放大倍数；0.25为数值孔径；160为镜筒长度（单位mm）；0.17为盖玻片的标准厚度（单位 mm）。10倍物镜有效工作距离为6.5mm，40倍物镜有效工作距离为0.48mm 。

3、物镜的作用是将标本作第一次放大，它是决定显微镜性能的最重要的部件——分辨力的高低。

分辨力也叫分辨率或分辨本领。分辨力的大小是用分辨距离（所能分辨开的两个物点间的最小距离）的数值来表示的。在明视距离（25cm）之处，正常人眼所能看清相距0.073mm的两个物点，这个0.073mm的数值，即为正常人眼的分辨距离。显微镜的分辨距离越小，即表示它的分辨力越高，也就是表示它的性能越好。

显微镜的分辨力的大小由物镜的分辨力来决定的，而物镜的分辨力又是由它的数值孔径和照明光线的波长决定的。

当用普通的中央照明法（使光线均匀地透过标本的明视照明法）时，显微镜的分辨距离为d=0.61λ/NA

式中d——物镜的分辨距离，单位 nm。

λ——照明光线波长，单位 nm。

NA ——物镜的数值孔径

例如油浸物镜的数值孔径为1.25，可见光波长范围为400—700nm ，取其平均波长550 nm，则d=270 nm，约等于照明光线波长一半。一般地，用可见光照明的显微镜分辨力的极限是0.2μm。

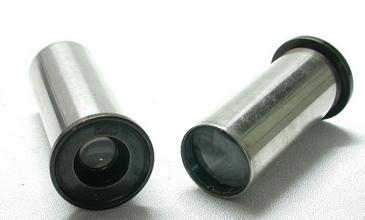

（二）、目镜

因为它靠近观察者的眼睛，因此也叫接目镜。安装在镜筒的上端。

1、目镜的结构

通常目镜由上下两组透镜组成，上面的透镜叫做接目透镜，下面的透镜叫做会聚透镜或场镜。上下透镜之间或场镜下面装有一个光阑（它的大小决定了视场的大小），因为标本正好在光阑面上成像，可在这个光阑上粘一小段毛发作为指针，用来指示某个特点的目标。也可在其上面放置目镜测微尺，用来测量所观察标本的大小。

目镜的长度越短，放大倍数越大（因目镜的放大倍数与目镜的焦距成反比）。

2、目镜的作用

是将已被物镜放大的，分辨清晰的实像进一步放大，达到人眼能容易分辨清楚的程度。

常用目镜的放大倍数为5—16倍。

3、目镜与物镜的关系

物镜已经分辨清楚的细微结构，假如没有经过目镜的再放大，达不到人眼所能分辨的大小，那就看不清楚；但物镜所不能分辨的细微结构，虽然经过高倍目镜的再放大，也还是看不清楚，所以目镜只能起放大作用，不会提高显微镜的分辨率。有时虽然物镜能分辨开两个靠得很近的物点，但由于这两个物点的像的距离小于眼睛的分辨距离，还是无法看清。所以，目镜和物镜即相互联系，又彼此制约。
